HRD STLM4Z

閘輪

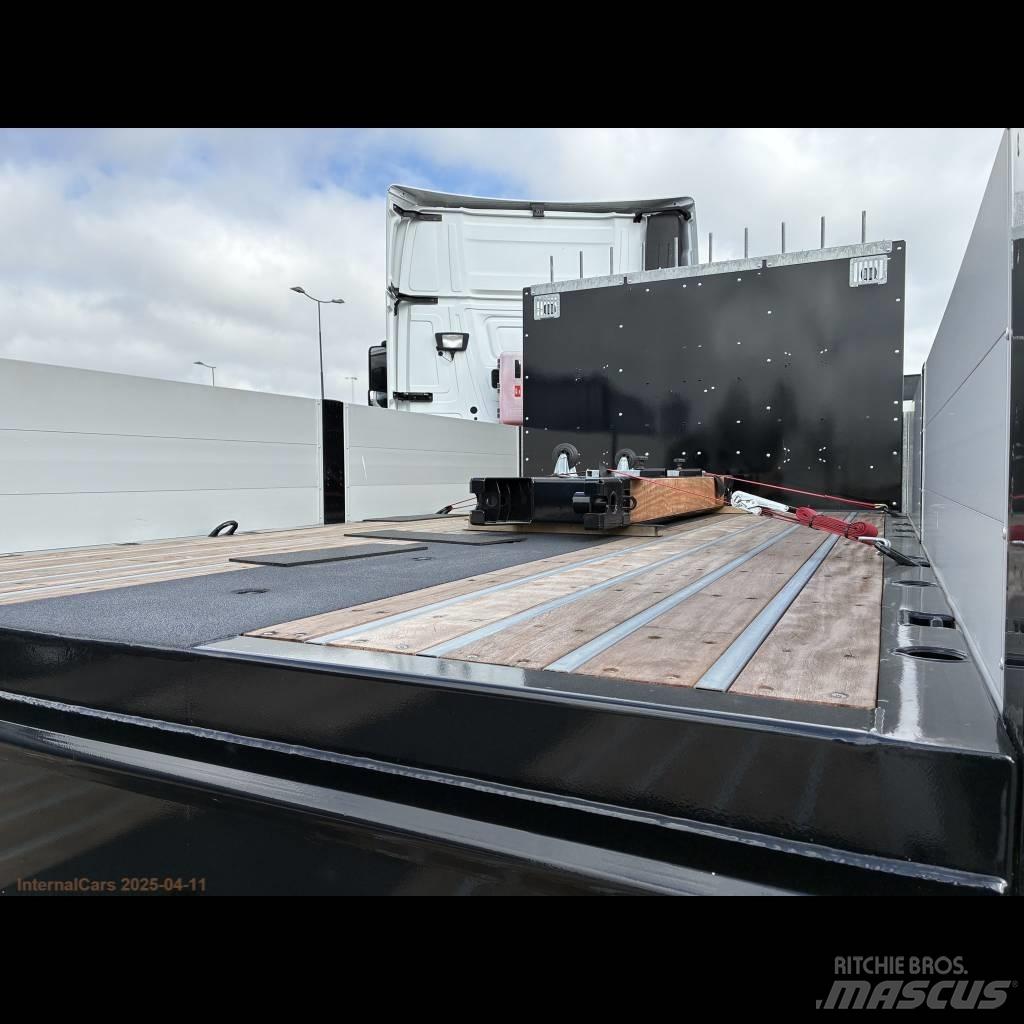

Mått & Vikter: Totalvikt: 58.000kg King-pin last: 18.000kg Axelbelastning: 40.000kg tekn. Skattevikt: 38.000kg Längd: 18.200mm Bredd: 2.259mm Lasthöjd: hals 1.360mm Lågbord: 920mm Halslängd: 4.065mm Lågbordets längd: 13.935mm Kopplingshöjd: 1.150mm Chassiram: Svetsad stålkonstruktion med centralram i höghållfast stål, koniska tvärbalkar och kraftig kantlina med i svetsad förankring och stakhylsor. Breddningskonsoler i kantlina för att bredda lastytan upp till 2990mm med 11 par galvaniserade konsoler. Svanhals med R1680mm svep framåt hytt och R2590mm bak mot svanhals, svanhalsen är lätt knäckt i bakkant 300mm/ 15gr Lågbordet är lätt knäckt bak 300mm / 15gr för enklare påstigning av maskiner bak Fällbara stödben bak för lastning. Både svanhals och lågbord har U-profil för Alu-ramper, den bakre med fyllnadsprofil för bredlast tillsammans med breddningskonsol bak. Underkörningsskydd/belysningsbalk integrerat bak i ram Förankring: 18 pair förankringspunkter i kantlina, jämnt fördelat 8 par förankringspunkter(5t Thiele) på lågbordet jämnt fördelat 12 par LAXO stakhylsor i kantlina 15 st LAXO stakhylsor i mitten 4 rader BEVOPLAN(spettstegar) på lågbordet LAXO containerfästen för 1x40/1x20 eller 3x20”(back eller lås tillkommer) Påbyggnad: Framstam: 1.600mm, stål Sidor: 2 par Alu, eloxerade sidolämmar 600mm Stolpar: Kinnegrip K20 Golv: 28mm längsmonterade hårdträplank, stålplåt över hjulhus. Axlar: 4 x 10t SAF axlar med trumbroms 1:a axeln lyftbar, manöverering via knapp i hytt eller på trailer 2:a axeln fast 3-4:e axeln tvångsstyrs från King-pin med TRIDEC HF-E (hydraulisk)styrning Tritronic (fjärrkontroll) inkluderat för att kunna manöverera de styrbara axlarna separat. Fjädring: Luftfjädring med H/S ventil inmonterat i rostfri låda framför axlar. Hjul: 16 st 245/70R17,5 monterat på stålfälg med vinterdäck efter fabriksval Bromsar: 2-krets tryckluftssystem med EBS från Wabco Fjäderbromsklockor för parkeringsbroms 2 x vridhandskar på framstam EBS kontakt på framstam 3 El-system: 24 Volt enligt gällande bestämmelser 2 x 7-poliga kontakter på framstam Flerkammar lampor bak Positionslampor av LED typ 1 par LED backstrålkastare bak Lackering: blästrat, grundlackerat, och med 2 komp. Ytlackering Valfri kulör: RAL9005 Konturmarkering: VIT Övrigt: 2 par bredlastskyltar, utdragbara till 3000mm´s bredd med LED belysning 1 par konsoler för bredlastskyltar för att komma ovan lasthöjd bak 2 st rostfria förvaringslådor, 600x400x500mm Vä/Hö sida 2” king-pin, utbytbar Stödben med veven på höger sida, dubbelutväxling Transportfack för ramper på tvären mellan 2 & 3:e axeln Sidoskydd, Alu Strölåda mellan 1-2:a axeln på tvären 2 st stoppklossar med hållare Skärmar med antispray 1 par påkörningsramper 2400x450x152mm 20t INGÅR 1 st lastbock, INGÅR Klarlack INGÅR
